日前，韦尔股份发表公告，表示公司将公开发行可转换公司债券拟募集资金总额不超过 244,000 万元（含），扣除发行费用后，全部围绕公司主营业务发展的需要，具有必要性及合理性，具体如下：

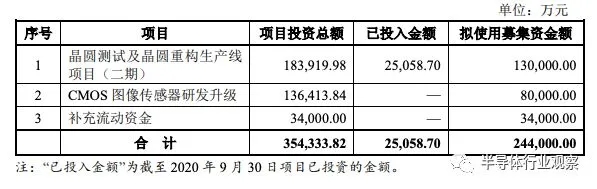

据介绍，晶圆测试及晶圆重构生产线项目由北京豪威下属子公司豪威半导体实施。项目实施地点为上海市松江出口加工区茸华路，该项目总投资 183,919.98 万元。截至 2020 年 9 月 30 日，该项目已使用前次募集资金 25,058.70 万元。本次使用募集资金 130,000.00 万元。本次募集资金到位后，韦尔股份将通过增资、借款或法律法规允许的其他方式将资金投入豪威半导体。

本项目主要针对高像素图像显示芯片的 12 英寸晶圆测试及重构封装，高像素图像显示芯片广泛应用于智能手机、安防、汽车、多媒体应用等领域。晶圆测试是半导体制程的其中一环，通过相应探针台与测试机对每张 12 英寸晶圆上的单颗晶粒进行探针测试，在测试机的检测头上的探针与每颗晶粒的接触点相接触进行电性能与图像测试。测试后通过良率对照图与晶圆上的良品与不良品一一对应，以便后续制程在封装时淘汰掉不良品，降低制造成本。晶圆重构封装是对经过测试的晶圆进行背部研磨、切割、清洗等工艺，淘汰不良品后将良品重新拼装成一张全良品晶圆交付给客户。

他们在公告中表示，晶圆测试及晶圆重构生产线项目（二期）的必要性和合理性：

一方面，可以进一步提升公司在CMOS图像传感器芯片领域的竞争优势；

公告表示，公司旗下的豪威科技长期致力于为微电子影像应用设计和提供基于 CMOS 传感器芯片的解决方案，是处于市场领先地位的半导体图像传感器芯片研发制造企业。在目前的图像感应芯片供应链中，经过探针测试后的晶圆会按照不同的客户端需求分两条后道流程进行。其一即进行晶圆级的封装，经过封装切割后即为目前豪威半导体测试中的图像感应芯片；另一条后道流程即为晶圆重构封装，将测试后的晶圆进行打磨、切割、清洗、分选，将所有良品重新拼装成一张全良品的晶圆提供给客户。

目前豪威科技的晶圆测试以及晶圆重构封装业务采用委外加工，而且是单一供应商，因此存在潜在的问题与风险，包括委外加工成本高、物流成本高、交期长、异常反馈与处理周期长以及供应商不稳定风险等。本项目投产后，豪威科技将自行进行高像素图像显示芯片的晶圆测试与晶圆重构封装，大幅降低加工成本，有效优化成本结构，可以更全面提升产品过程控 制能力，优化对产品质量的管控，缩短交期并及时提供有效的产品服务，提升在整个行业内的竞争能力与市场地位。

另一方面，通过这样的投入，能够把握行业发展机遇，提高市场占有率；

20 世纪 90 年代末期，随着 CMOS 图像传感器工艺和设计技术的进步，基于CMOS 工艺研制图像传感器芯片的图像品质不断提高，市场份额不断扩大，近年来的市场份额已经超过 90%，取代 CCD 图像传感器芯片成为图像传感器市场的主流。

行业调研机构 Yole Development 认为 CMOS 图像传感器产业将保持高速增长趋势。智能手机中的摄像头数量增长将消除智能手机出货量增长缓慢带来的影响。双摄像头和 3D 摄像头将对 CMOS 图像传感器的出货量产生重要影响。与此同时，汽车摄像头市场已经成为 CMOS 图像传感器的一个重要增长领域。先进驾驶辅助系统（ADAS）的发展趋势进一步提高对传感器供应商的压力，以提升其传感器技术能力。图像分析和性能提升也正在生产、安防、医疗和工业市场中起到重要推动作用。

为快速响应市场，提高市场占有率，豪威科技计划实施晶圆测试及晶圆重构生产线项目，减少委外加工比例，降低供应链风险。通过本项目的顺利实施，提升市场反应效率，有利于把握 CMOS 图像传感器市场机遇，完善豪威科技的产业链，增强盈利能力，加快做大做强，提高市场占有率。

第三，这是一个顺应公司战略发展需要的决定；

豪威科技目前采用集成电路设计领域内通常采用的无晶圆厂（Fabless）运营模式，专注于芯片的设计工作，将芯片的制造、封装等工序外包给专业制造企业。Fabless 模式有利于专注于芯片设计核心技术和产品创新能力的提升，减少生产性环节所需要的巨大资金和人员投入，降低产品生产成本，使设计企业能轻装上阵，用较轻的资产实现大量的销售收入。然而，Fabless 模式中芯片设计公司不具备芯片制造能力，芯片的制造和封装等环节必须委托专业晶圆代工厂和封装代工厂。晶圆是产品的主要原材料，由于晶圆加工对技术及资金规模的要求极高，合适的晶圆代工厂商选择范围有限，导致晶圆代工厂较为集中。在芯片生产旺季， 可能会存在晶圆和封装代工厂产能饱和，不能保证公司产品及时供应，存在产能不足的风险。晶圆和封装代工厂若遭受突发自然灾害等破坏性事件时，也会影响产品的正常供给和销售。此外，晶圆和封装价格的变动对产品的毛利有可能产生一定影响。

与此同时，技术、资金实力尤为雄厚的国际知名芯片厂商多采纳 IDM 模式，业务范围涵盖芯片设计、晶圆制造、封装测试等全业务环节。该模式优点是企业可以整合产业链资源，产生规模效应。全球图像传感器市场前三家供应商中除豪威科技外的另外两家索尼、三星均采用这种模式。未来随着芯片设计及封装测试业务的进一步发展匹配，豪威科技将具备在 Fabless 和 IDM 两种模式优劣势之间取得均衡的能力，从而充分保证盈利能力和市场竞争力。通过本项目的实施，引进大量的业界知名进口半导体设备，进一步提升豪威科技在半导体封装领域的技术能力，提升晶圆测试系统层面的能力以及积累创新与处理问题的能力，顺应豪威科技战略发展的需要。

至于CMOS 图像传感器研发升级项目，则是由豪威科技（上海）实施，项目实施地点为 上海市张江高科技园区上科路 88 号，该项目总投资 136,413.84 万元。本项目主要产品为汽车用图像传感器产品和安防用图像传感器产品。本次使用募集资金80,000.00 万元。本次募集资金到位后，韦尔股份将通过增资、借款或法律法规允许的其他方式将资金投入豪威科技（上海）。而获得的募资主要聚焦在汽车领域图像传感器和安防领域图像传感器。

公告中同时表示，CMOS 图像传感器研发升级项目的必要性和合理性。

一方面，这可以丰富公司产品种类，优化产品结构；

美国豪威自 1995 年成立以来，一直专注于设计、研发 CMOS 图像传感器技术，是全球最早进入该领域的集成电路设计企业之一，在世界范围内建立了广泛的品牌影响力和市场知名度。公司 CMOS 图像传感器种类丰富，应用范围广泛，除在智能手机、平板电脑等传统市场占有较高份额，在汽车、安防图像传感器领域也处于行业领先地位，具有很高的市场接受度和发展潜力。

通过本项目的建设，充分利用公司现有的技术和市场优势，顺应下游市场发展趋势，不断拓展公司产品应用场景，开发出一系列具有高性能、低功耗，极具市场竞争力的产品，丰富公司产品种类，优化产品结构，增强公司产品的整体市场竞争能力。

另一方面，能把握行业发展机遇，巩固市场地位；

作为机器视觉的核心视觉元件，图像传感器一直以来都凭借着广阔的视觉应用市场拥有可观且稳定增长的出货量。图像传感器可分为 CCD 和 CMOS，近年来，随着 CMOS 图像传感器在体积、功耗及成本等多方面优于 CCD 的表现，使得 CMOS 图像传感器逐渐取代 CCD 而成为市场的主流。目前 CMOS 图像传感器从智能手机逐渐朝汽车、安防监控、医疗、VR 以及工业等诸多细分市场覆盖。

随着汽车自动驾驶、人脸识别监控等人工智能技术的兴起，汽车、安防监控已成为 CMOS 传感器复合增长率最快的两大行业领域。根据智研咨询数据，2018年全球 CMOS 图像传感器汽车、安防监控领域市场规模分别达到 8.9 亿美元和12.54 亿美元，同比增长分别为 19.14%和 30.63%。

为快速响应市场，提高市场占有率，公司计划实施 CMOS 图像传感器研发升级项目。通过本项目的顺利实施，有利于公司把握 CMOS 图像传感器市场机遇，加快汽车及安防监控领域 CMOS 图像传感器产品研发升级，进一步提高公司整体盈利能力，巩固市场地位。

第三，持续进行产品升级，推动公司可持续发展；

豪威科技一直致力于图像传感器集成电路的研发、设计、生产和销售，坚持自主研发，秉承以需求为导向的研发理念，利用在技术、资质、品牌、销售渠道、服务等方面的优势，以智能手机 CMOS 图像传感器为发展根基，积极拓展产品在安防、汽车、医疗、可穿戴设备等领域的应用。

随着汽车和安防视频监控正进入到人工智能技术应用阶段，机器视觉/人工智能对于图像传感器的性能要求也在不断提升。为了能够让机器更加快速、精准地理解图像中的“语义”，需要图像传感器能够尽可能真实地还原所拍摄图像中的每一处细节，同时，需要考虑到场景环境、光照、气温等各种因素的影响，根据不同的应用场景研发适用的产品。

通过 CMOS 图像传感器研发升级项目的实施，持续加大研发投入，紧跟时代步伐，对现有产品进行升级和拓展，并前瞻性地开发符合未来潮流的新产品以获取稳定的市场优势。通过本项目实施，进一步提升公司在 CMOS 图像传感器领域的竞争优势，有利于公司的可持续发展。

此外，他们还提到，近年来公司业务规模持续提升，营业收入逐年递增，未来随着公司现有主营业务的发展，以及募集资金投资项目的建设实施，公司生产和销售规模会持续扩大，将需要筹集更多资金来满足流动资金需求。
