豪威集团是全球排名前列的中国半导体设计公司。依托旗下多元化的品牌矩阵以及遍布全球的研发中心和业务网络，集团致力于为消费电子、汽车、工业控制、安防和医疗等应用领域提供完整的成像、显示、模拟、电源等解决方案，助力客户产品满足与日俱增的智能化、万物互联与绿色节能等需求。

伴随国内新基建、国内国际双循环格局按下快进键，5G 正向我们加速走来。在消费者纷纷换机享受高速无线冲浪的进程中，射频前端芯片将迎来大规模放量增长期。豪威集团旗下韦尔半导体深耕射频领域多年，致力于研发高性能射频器件。

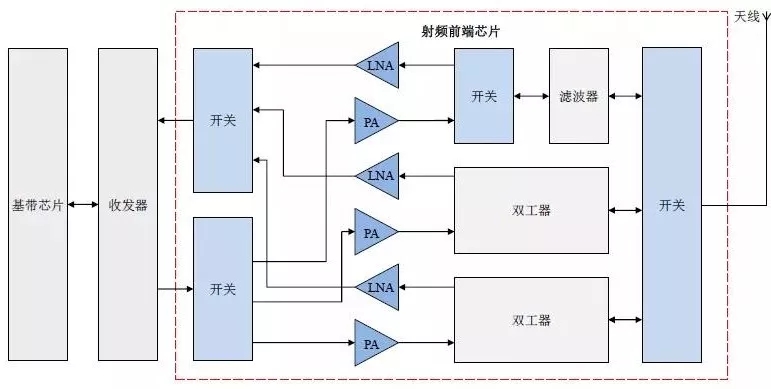

射频前端芯片包含功率放大器（ PA ）、滤波器（ Filter ）、低噪声放大器（ LNA ）、射频开关（ RF Switch ）、双工器（ Duplexer ）、调谐器（ Tuner ）等。这些射频器件广泛存在于手机、平板等具有通讯功能的终端设备上，在无线通信领域起到关键的信息传输作用。

射频开关作为重要射频器件，在通讯终端 5G 商用普及中扮演重要的角色。射频开关可用于信号接收与发射的切换，不同频段间的切换。在 5G 应用中，由于终端通讯设备需要接收、发射更多不同频段的信号，射频开关的数量也随之显著增长，细分市场潜力十分巨大。

近期，瞄准射频开关最新需求，韦尔半导体推出两款器件 WS7844QA、WS7872DE，推动国产射频器件在通信领域的创新应用，丰富了射频开关产品的选择。

WS7844QA

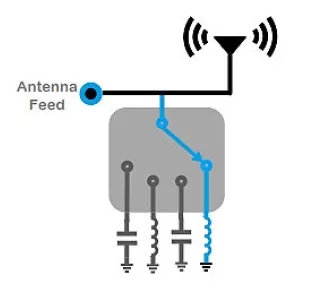

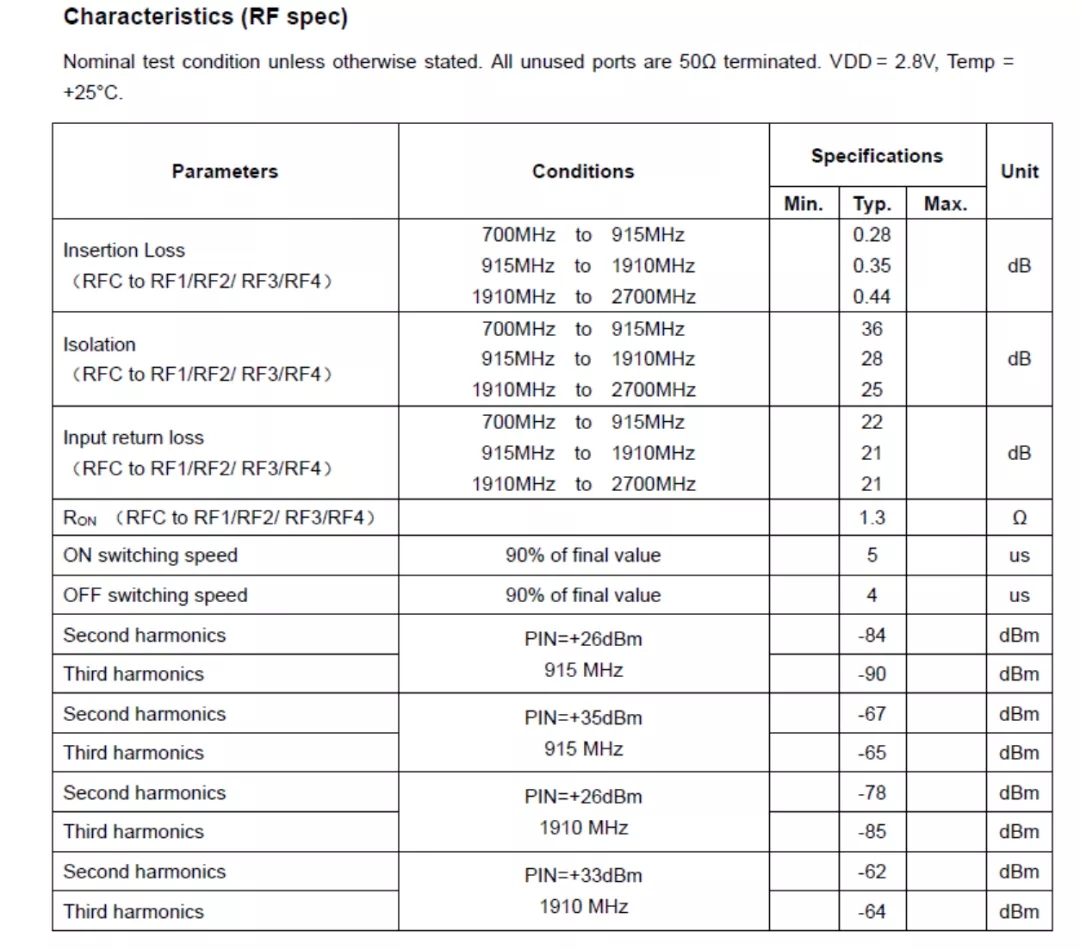

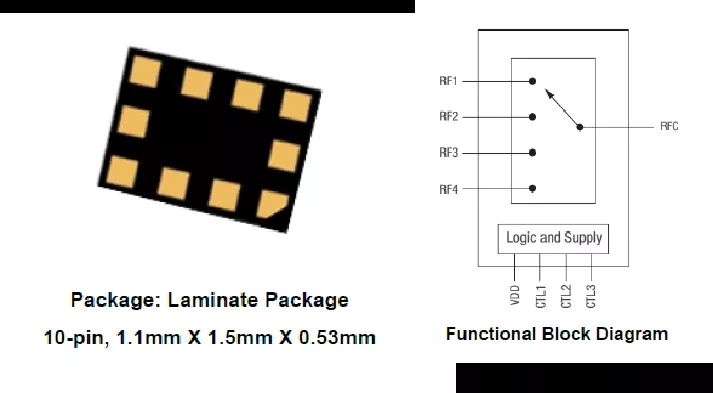

WS7844QA 是一款采用最新 SOI 工艺研发的 SP4T 天线调谐开关，针对高性能天线的调谐应用进行了优化，具有 1.2Ω 极低的 Ron 值，Vpeak 达到 45V，用 GPIO 逻辑控制，具有极高性价比。采用紧凑的 1.1mm X 1.5mm X 0.46mm QFN 封装。产品允许创建高级调谐拓扑，以此在空间受限的情况下，可确保总辐射功率（ TRP ）和辐射性能接收参数（ TIS ）性能的最大化。

WS7872DE

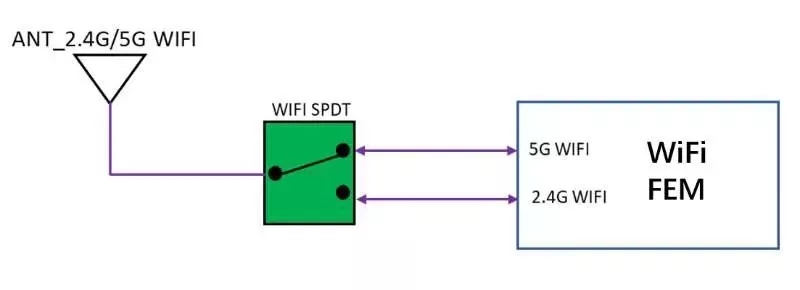

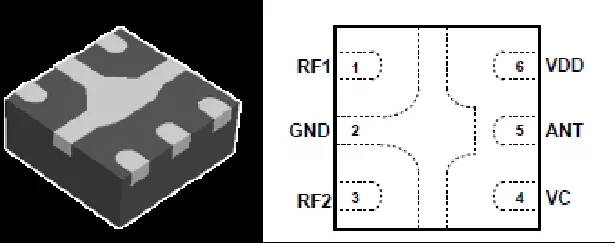

WS7872DE 是一款单刀双掷（ SPTD ）开关，工作频率高达 7.125GHz，开关切换时间仅有 320 纳秒，最大输入功率可达 32dBm，是 802.11 a/b/g/n 这类 WLAN 应用的理想选择。采用 1.0mm X 1.0mm X 0.55mm 小尺寸 DFN 封装，具有极低的插入损耗、优异的隔离性能、高线性度、低功耗、低谐波震荡、优秀的 ESD 性能等优势。适用于手机、平板电脑及其他射频前端模块中。

5G 时代的到来，对于国内射频芯片厂商而言，是挑战也是机遇。除了射频开关，射频前端芯片其他零部件也正面临着新一轮发展。韦尔半导体精耕细作行业多年，在低噪放（ LNA ）、射频开关（ RF Switch ）、天线调谐器（ Tuner ）等领域，拥有成熟产品布局，直面未来。

豪威集团将继续完善全球战略布局，凭借旗下三大品牌优势互补、资源共享、协同并进实现规模效应，为客户提供更好的产品与服务。
