“芯”品来袭!豪威集团发布首款 MCU


在汽车、工业控制、消费电子、家用电器、可穿戴设备等各种应用领域中,MCU 几乎无处不在,扮演着控制核心的角色。得益于新能源汽车、工业控制的不断智能化升级,物联网、可穿戴设备的加速迭代,MCU 市场逐年高速成长。据 IC Insights 预测,全球 MCU 销售额将在 2022 年增长 10%,达到 215 亿美元的历史新高。MCU 市场中海外半导体厂商一直处于垄断地位,但随着技术、工艺、支持的不断进步和完善,本土品牌 MCU 已逐步被市场认可,国产替代空间巨大。

顺应市场快速发展的需求,全球排名前列的中国半导体设计公司豪威集团近日宣布推出首款 32 位 MCU 产品—— WS49T31xQ 系列。


该系列为采用 ARM 架构的通用高性能、大容量 MCU。在先进的工艺基础上,进一步优化了供电、存储、外设等,做到了性能和功耗的平衡,适用于可穿戴设备、智能家居、消费电子等应用场合,具有很高的性价比。


WS49T31xQ 系列基于 Arm® Cortex®-M3 内核,主频达到 120MHz,最大可提供 1MB Flash 存储空间,96KB SRAM。很多应用场景要求有足够的 memory 空间,以 TWS 耳机应用为例,中高端产品在日常使用上往往感觉更友好,原因之一是充电盒内的 MCU 运行了 OS,可以实时应对多种任务。此外,中高端 TWS 耳机普遍要支持耳机和耳机盒固件升级功能,让消费者使用无忧,也提升了对产品的满足感。这些都对 MCU 配置有较高的要求,8 位 MCU 是难以胜任的。


WS49T31xQ 系列对功耗进行了优化设计, Standby mode 功耗控制在 1.5μA 以下,低功耗特性大幅延长整机的续航时间,非常适合电池供电设备的应用。另外,数字、模拟、Core 独立供电设计,数字接口可通过 VDDIO 自由选择 1.8V~3.3V 逻辑电平,极大的方便了外设的连接。我们仍以 TWS 耳机盒应用为例,与耳机通讯的 UART 接口设定为 1.8V 电平,ADC 可以工作在 3.3V,这样既可直接适配耳机端通信,又能够保证 ADC 采集的精度和量程,节省了电平转换的成本。最后,独立 PWM 模块可直接驱动 2 颗 RGB LED,进一步节省了外围元器件。

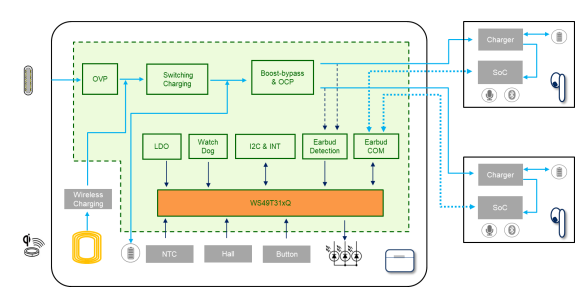

TWS 应用框图


WS49T31xQ 系列采用 QFN5x5-48L 封装,相对于传统 LQFP7x7-48L 封装,尺寸缩小近 70%。小型化封装大幅降低了 PCB 的占用,对可穿戴或便携式设备的 ID 设计十分友好。

LQFP-48L VS. QFN-48L


WS49T31xQ 系列具体配置如下

Arm® Cortex®-M3 32-bit, 120MHz

Memories

– Up to 1MB of embedded flash memory

– Up to 96KB of SRAM

One 12-bit, 1.2MSPS A/D converter: up to 8 channels

Clock

– 6~30 MHz crystal oscillator

– Internal 48 MHz RC with calibration

– Internal 40 kHz RC with calibration

General-purpose DMA0/1: total 12-channels, each channel with 4 level priority and error flag

Up to 6 general purpose timers:

– Four 16-bit timers

– Two 32-bit timers and one of them can be used in standby mode and stop mode.

– Two watchdog timers (independent and window)

Debug mode: serial wire debug (SWD) interfaces

Up to 24 GPIOs with interrupt

Up to 6-ch low power PWMs

Communication interfaces

– Up to two I2C interfaces

– Up to three UART interfaces

– Up to one SPI interface

Power consumption

– Run: 80µA/MHz

– Stop: 40µA @ 25 °C

– Standby: 1.5µA @25 °C

Power Supply:

–VDD: 1.7V~3.6V

–VDDA: 2.7 V~3.6V

–VDDIO: 1.7V~3.6V


豪威集团全新推出 MCU 产品,顺应了市场对高性能、低功耗国产 MCU 的需求,正式踏上进军 MCU 市场的新征程。集团将利用其在光电转换、数字、模拟,以及混合信号领域的技术积淀持续创新,赋能科技,感知无限。

来源:2022-04-29   豪威集团 OmniVision( 微信号OmniVisionGroup)
