近日，低压差线性稳压器 (LDO) 国内市占率领先的豪威集团发布了 LDO 新品——WL2848D 系列。高精度、低噪声、高 PSRR、封装小等特点使其广泛适用手机、安防、消费类、工控等多种领域。

近年来，在人工智能、云计算、5G 通讯等技术助力下，智能安防产业发展迅猛。监控摄像机作为系统从感知到认知流程中最基础的环节，对图像质量、稳定性等要求越来越高。 其核心器件 CMOS 图像传感器必须具备足够高的分辨率和足够高的清晰度。成像质量在暗光下的表现尤其重要。作为图像传感器市场引领者的豪威集团凭借多年的技术积淀及持续创新，通过超级夜视 Nyxel®、DCG 宽动态范围、低功耗 Always-ON 等独到技术，不断重新定义图像传感器性能新高度，为安防系统的智能感知积极赋能。

从图像采集系统层面考虑，传感器本身以光电二极管、信号放大、A/D 转换为基本构成，收集处理微弱信号过程中容易受到外部干扰源的影响。若使传感器发挥最佳性能，外围电路特别是电源供电部分的设计必需仔细考量。豪威集团 LDO 新品 WL2848D 系列可帮助设计人员从容应对电源设计中的挑战。

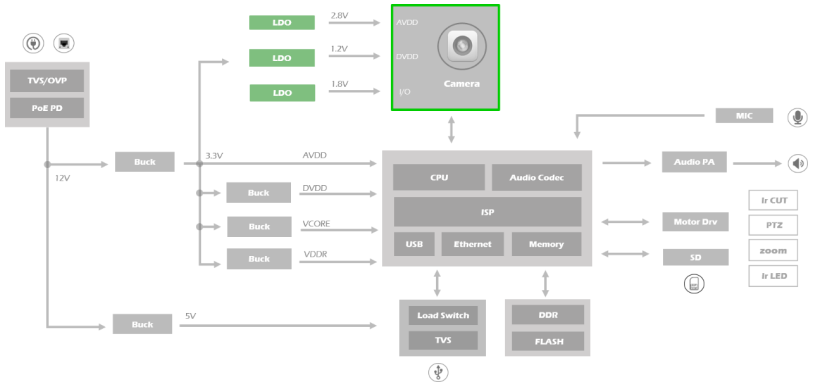

IPC 典型应用框图（图像传感器电源来自 LDO）

01

数字电源 DVDD，电压 1.1~1.5V，是电源中电流需求最大的一路，精度要求也较高。需要在 CMOS 图像传感器datasheet上查看 DVDD 最大电流。所选电源输出能力要有足够的裕量（推荐大于 DVDD 最大电流的 1.5 倍）。WL2848D 输出电流可达 300mA。当然，设计中还必须考虑输入输出的电压差，为 LDO 的功耗留有裕量，以确保在各种应用场景下 LDO 不会过热。

“对于高分辨率的图像传感器，DVDD 电流可能会较高，超过 WL2848D 的能力。可考虑输出电流更大的 LDO，比如 WL2834，其输出能力高达 1A。”

另外，DVDD 供电电源需有足够的响应速度，以应对图像传感器瞬时变化的负载特性。如下图所示，WL2848D 拥有快速的负载响应特性。

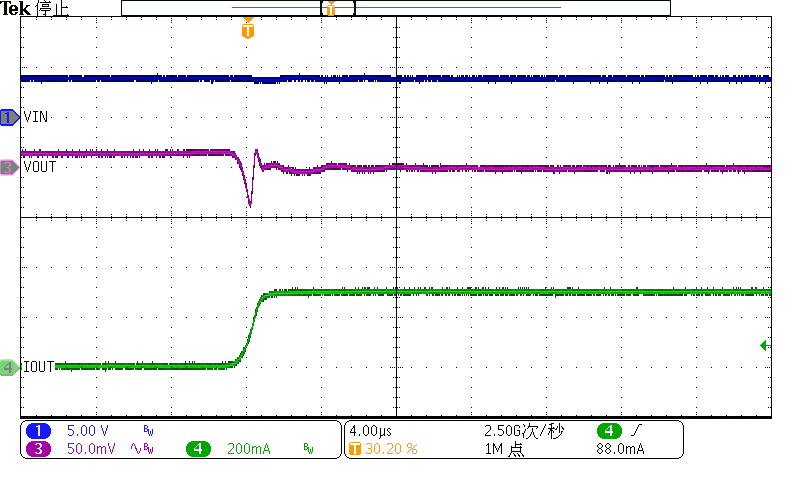

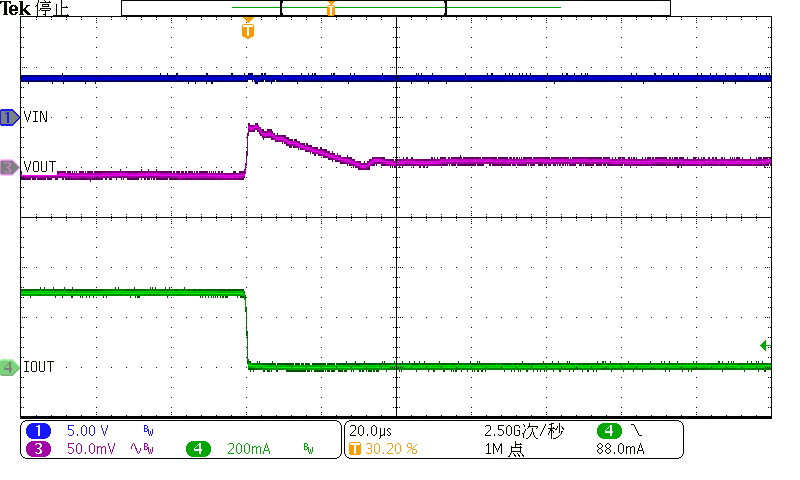

负载调整率 (1mA→300mA→1mA)

02

模拟电源AVDD，典型电压 2.8V，对纹波和噪声十分敏感，在三路电源中要求最高。AVDD 如果处理不好，会对成像效果带来显而易见的影响。如下图所示，图像上的水平条纹是由于 AVDD 电源纹波引入。条纹干扰在拍摄暗态场景时会更加明显，严重影响摄像机的图像质量。

电源噪声带来的水平条纹

解决办法是做好电源纹波或噪声抑制。选择具有高 PSRR ，低噪声的 LDO 往往立竿见影。WL2848D 具有高纹波抑制能力，低输出噪声等特性，可显著减少电源端干扰对后级电路的影响，为传感器提供稳定可靠的供电。

下图是 WL2848D 的 PSRR 性能。需要注意的是，对于图像传感器 AVDD 供电这种应用，除了查看 LDO 在 1KHz 时 PSRR 的指标，还要关注其高频时的表现。在 100KHz~1MHz， 需要大于 40dB 才能对传感器敏感的高频干扰有足够的抑制效果。

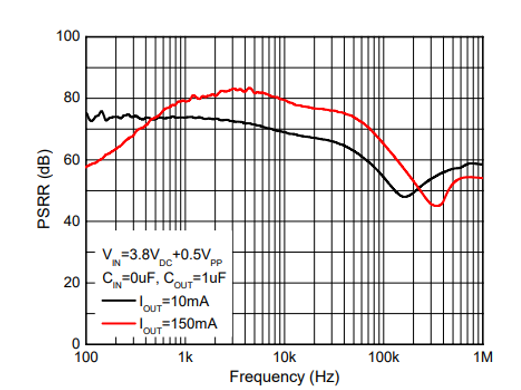

WL2848D 的 PSRR 特性

03

DOVDD 是传感器的 I/O 电压，提供足够的端口驱动能力，典型值 1.8V，电流消耗相对较低，WL2848D 完全胜任。

如上所述，图像传感器电源设计需要多方面考虑：选择合适的电源管理器件，合理增加噪声去耦设计，良好的 PCB Layout 等措施是确保图像传感器发挥最佳性能的基础。

豪威集团 WL2848D 系列支持 1.9V-5.5V 的输入电压范围，可实现 1.2V~3.3V 的输出电压。同时集成软启动，具有折返特性的过流保护（取决于输出电压），过温保护等功能。产品采用紧凑的 DFN1x1-4L 封装。典型应用电路和关键参数如下：

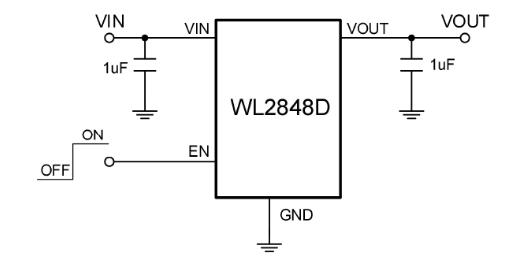

典型应用

产品参数

● 输入电压范围: 1.9V-5.5V

● 输出电压范围: 1.2V~3.3V

● 最大输出电流: 300mA

● 静态电流: 58μA Typ.

● 关机电流: <1μA

● Dropout 电压: 149mV @ Iout=0.3A

● PSRR: 74dB @ 1KHz, 58dB @ 1MHz, VOUT=2.8V

● 低输出电压噪声: 15xVOUTμVrms

● Vout 精度: ±1.5% @ VOUT>2V

● 热过载和短路保护
