豪威集团发布超高耐压天线调谐器和 Sub-6G 射频开关

随着 5G 技术逐渐走向成熟,5G 智能手机全面普及。专门负责手机等终端设备收发无线电磁波的射频系统在迈向 5G 新时代中面临全新挑战。

射频系统分为射频前端 (RFFE,Radio Frequency Front-End)、天线、射频收发器三部分。其中 RFFE 包括功率放大器 (PA)、低噪声放大器 (LNA)、滤波器 (Filter)、天线开关 (Switch)、天线调谐器 (Tuner) 等。

5G 大面积部署,一方面终端设备需要支持越来越多的通信频段,MIMO 技术的应用使天线数量剧增,因而需要更多的射频器件完成系统搭建;另一方面,更高带宽,将引入更多噪声,对射频系统的要求更加严格。如果设计不合理或元件性能不佳,将直接影响手机的无线信号收发能力,具体表现为无线信号差,通信距离短,网络速率慢等各种问题。

图片源自Unsplash,侵删

如何在更高带宽、更多频段、更小空间设计中,进一步提升性能是工程师们必须直面的关键。近日,豪威集团发布国内最高耐压 (>80Vp)4 路单刀单掷开关 WS77881L-10/TR 和低插损、高线性度双刀四掷开关 WS7824LMB-16/TR,为 5G 天线调谐、5G SRS 等应用提供先进射频解决方案,为全面迈进 5G 时代赋能。


▶▶▶

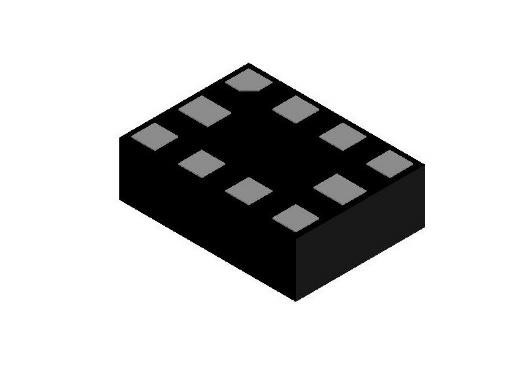

WS77881L-10/TR 超高射频耐压
专为高性能天线调谐应用设计

——增加设计灵活性

5G 手机 RF tuner 需要具备宽带天线应用中高射频电压的处理能力。WS77881L-10/TR 具有超高的射频电压处理能力 (>80Vp),在国内处于领先行列,较高的射频耐压能力使得该产品灵活应对多种输出环境。当前全面屏盛行,天线空间受挤压,WS77881L-10/TR 采用 1.5mmx1.1mm 小封装,可以解决板级空间不足的痛点,使得芯片摆放位置更加灵活。单电源供电 (仅VIO) 增加了走线的灵活性,与主流的产品 Pin-to-Pin,可直接替换,降低 BOM 成本。


——高性能

WS77881L-10/TR 允许创建高级调谐拓扑结构,优化了射频前端与天线之间的传输效率,同时降低了天线与射频前端之间的失配损耗,在空间有限的应用中可以最大限度地提高 TRP 和 TIS 性能,从而降低调试难度,减少调试时间。其低导通电阻 (2.1Ω)、低关断电容 (110fF) 和超高射频电压处理能力的特性使得射频路径的性能都得到提升。

——宽频段适用

5G 终端的射频系统需要支持多个通信频段,该芯片应用频率范围广,覆盖 617MHz~7125MHz,适用于天线调谐、阻抗调谐、频段转换等多个应用场景。

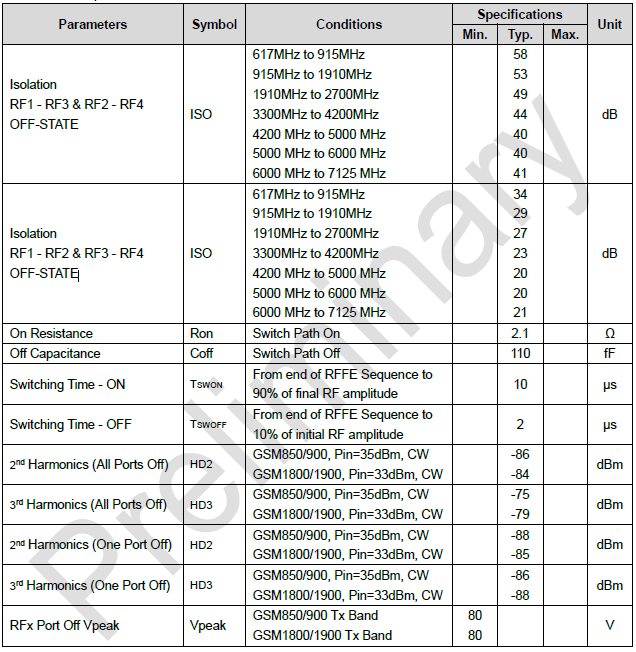

WS77881L-10/TR参数


▶▶▶

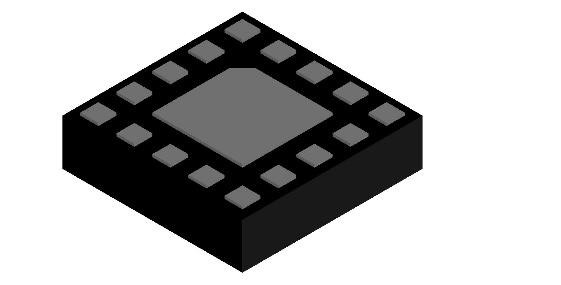

WS7824LMB-16/TR
通用 5G Sub-6G SRS 开关
针对传输路径应用优化

5G 应用频段和天线数量的增多以及 SRS 天线轮询的需求,对射频开关提出了更高功率、更高频率、更快切换的要求。

WS7824LMB-16/TR 针对传输路径应用进行了性能优化。芯片内部集成了一个与 RFFE 标准兼容的串行控制系统,USID 选择线 (SID) 使得在同一 RFFE 总线上最多可以放置两个 WS7824LMB-16/TR。单电源供电 (仅VIO) 减少了电源线的铺设,增加走线的灵活性。


该产品支持多频段运行 (617-5000MHz),适用于多模 GSM、CDMA、WCDMA、LTE 和 NR,包括 n77、n78 和 n79 频段,与市场上同类产品兼容,可为客户提供灵活选择。优异性能(低插入损耗、高隔离度、高线性度)与高设计灵活性有助于 OEM 厂商更好应对射频前端的复杂性。

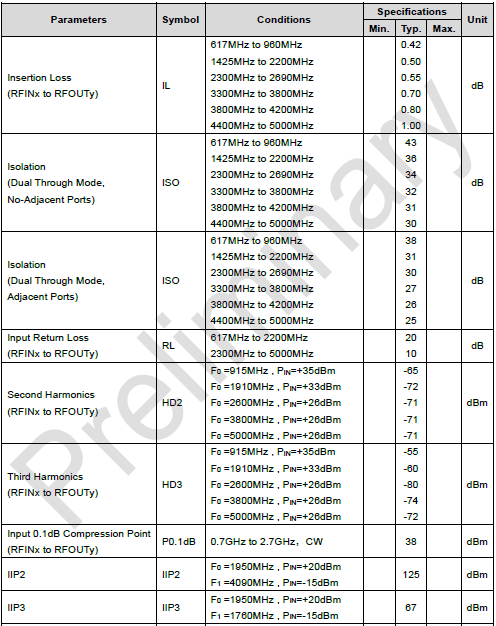

WS7824LMB-16/TR参数


5G 大规模普及,对国内射频厂商既是挑战,也是弯道超车的机遇。豪威集团多年来深耕低噪放 (LNA)、射频开关 (RF Switch) 、天线调谐器 (Tuner) 等射频前端领域,将持续创新,不断优化射频解决方案。


来源:2022-06-09   豪威集团 OmniVision( 微信号OmniVisionGroup)
