随着汽车智能驾驶和智能座舱技术时代的到来，MCU作为汽车各种电子控制单元ECU的主要组件，广泛应用于ADAS、车身、底盘及安全、信息娱乐、动力系统等。MCU芯片用量占车用半导体器件总量约 30%，不同类型汽车对于车规级MCU的需求量都非常大，传统汽车平均单车用量达到 70 颗以上，而智能汽车单车用量有望成倍增长。根据权威机构预测，新能源汽车搭载的MCU数量是传统燃油车中MCU数量的三倍多，随着智能汽车渗透率的提升，新能源汽车中，每辆智能汽车有望采用超过300颗MCU。

豪威集团于今年7月份发布OMX14x系列之后，现已经可以提供量产版本芯片样品供客户测试。目前已有多家Tier 1有定点项目测试并使用。

█   OMX14x Family

OMX14x系列分为OMX14xN，OMX14xB两个子系列，具体配置如下：

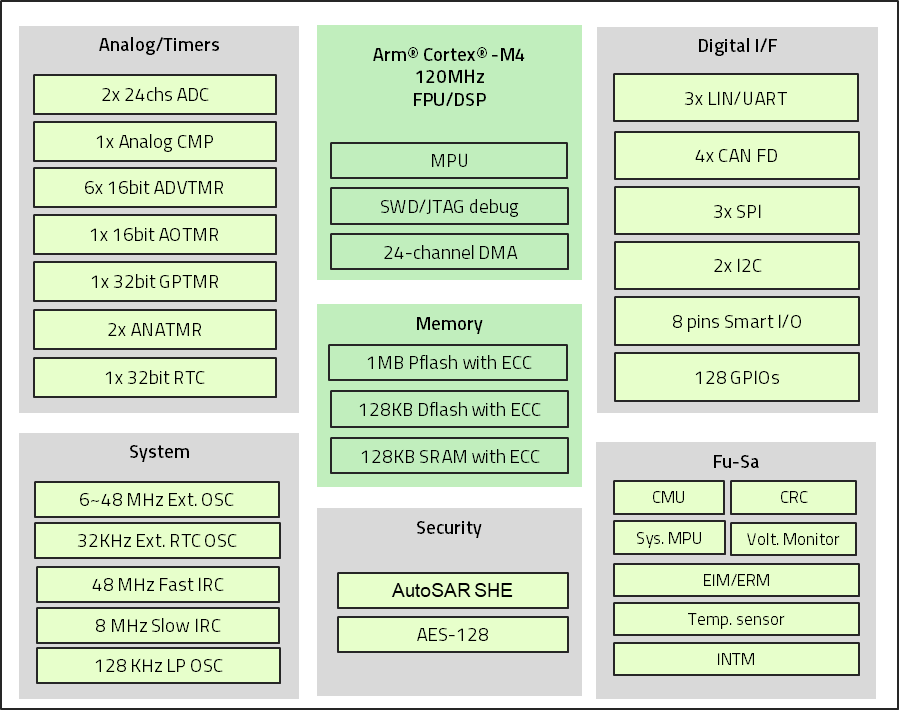

▲  OMX14xN 详细配置

-Core and Memory

●  Arm®Cortex®-M4F@ 120 MHz

●  Up to 1MB Flash with ECC (A/B bank OTA support)

●  128KB data Flash with ECC and EEPROM emulation

●  Up to 128KB SRAM with ECC

-Digital interface

●  4x CAN-FD, 3x LIN/UART, 3x SPI, 2x I2C

●  8-pin SMTIO

●  Up to 128 GPIOs

-Analog and Timers

●  2x 12bit ADC with programmable trigger

●  1x Analog comparator with 8bit DAC

●  6x 16bit advanced timer (ADVTMR) with 8chs (IC/OC/PWM)

●  1x 16bit always-on timer (AOTMR)

●  1x 32bit general purpose timer(GPTMR)

●  2x analog timer(ANATMR) with flexible trigger system

●  1x real time counter(RTC)

●  1x temperature sensor

-Security/Fu-Sa

●  AutoSAR SHE(HSM Light)

●  ASIL-B

-Temp. Range: Ta -40 to 105℃ (Tj=125°C)

-Power Supplies: 2.7-3.6V

-Package: LQFP64,100,144

▲  OMX14xB 详细配置

-Core and Memory

●  Arm®Cortex®-M4F@ 120 MHz

●  Up to 2MB Flash with ECC

●  128KB data Flash with ECC and EEPROM emulation

●  Up to 128KB SRAM with ECC

●  32KB Retention SRAM

-Digital interface

●  6x CAN-FD, 6x LIN/UART, 6x SPI, 2x I2C, 1x QSPI

●  8-pin SMTIO

●  Up to 156GPIOs

-Analog and Timers

●  2x 12bit ADC with programmable trigger

●  1x Analog comparator w/ 8bit DAC

●  8x 16bit advanced timer (ADVTMR) with 8chs (IC/OC/PWM)

●  1x 16bit always-on timer (AOTMR)

●  1x 32bit general purpose timer(GPTMR)

●  2x analog timer(ANATMR) with flexible trigger system

●  1x real time counter(RTC)

●  1x temperature sensor

-Security/Fu-Sa

●  AutoSAR SHE(HSM Light)

●  ASIL-B

-Temp. Range: Ta -40 to 105℃ (Tj=125°C)

-Power Supplies: 2.9-5.5V

-Package: LQFP100, 144, 176

█   OMX14x系列主要优势

1、全国产化供应链车规MCU

OMX14x系列中OMX14xN为全国产化供应链的车规MCU。从Fab，到封测全部为国产厂家。

同时得益于豪威集团多产品线在供应链的协同优势，除了产品有性价比，更能提供安全稳定的供应。

2、IP自研，优化

豪威拥有接近20年车规产品开发经验的研发团队。OMX14x系列除ARM core和eFlash外，所有IP自研，自研的优势除了消除IP授权成本，更重要的是可以对重要的IP结合真实用户场景针对性优化。

例如CAN-FD接口IP，多个CAN接口共享10KB RAM，优化后每个CAN模块可配置最多128个标准帧filter，最多64个扩展帧filter，最多32个TX buffer/FIFO, 最多64个RX buffer，RX FIFO0最多接收64帧报文，RX FIFO1最多接收64帧报文。

用户可以在RAM空间允许的范围内，根据实际使用情况自由地分配发送单元、接收单元和滤波器filter的数量，使用更灵活。充足的接收单元保证了即使总线处于高负载率的情况下，仍然能够充分接收确保不丢失报文。

豪威CAN-FD IP已通过第三方基于ISO16845-1一致性测试，可提供测试报告及压力测试报告。

█   CAN FD Buffer对比

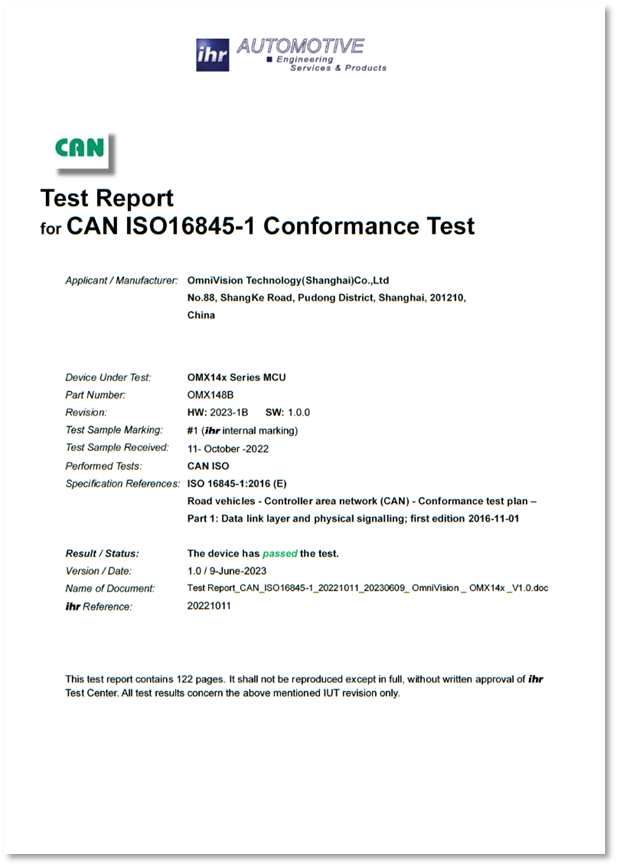

█   CAN FD 第三方一致性测试报告

3、降低客户验证移植成本

OMX14x系列与客户实际使用产品能够硬件P2P完全兼容，系统验证时原始PCB直接贴片即可使用。无需重新Layout投板。

OMX14x系列支持Keil，Eclipse，IAR等主流IDE。软件移植提供独立的代码生成工具Auto Generator Tool，图形化配置GPIO，Clock及外设，提高移植效率。同时免费提供MCAL供客户使用。

欲了解更多信息或申请样品，请联系豪威集团的销售代表：https://www.omnivision-group.com/about-haowei。

————————————————————————————————————————————————————————————————————————————————————
