日常工作、生活中离不开手机、笔记本电脑、平板等电子设备。每次插拔 USB 充电/数据线时，都可能产生静电放电 ESD 或低压浪涌 Surge 的干扰。如果防护不到位，轻则造成异常或死机，需要系统重启，重则端口电路永久性损坏，设备无法使用。

如何应对此类端口的瞬态过压是设计过程中必须考虑的问题。目前市场上瞬态过压保护器件主要为压敏电阻 MOV 、瞬态电压抑制器 TVS、聚合物 ESD 保护器件等，其中 TVS 具有响应速度快，钳位电压低，一致性高和使用寿命长等优点，是应对设备端口静电 ESD 或浪涌 Surge 等过电应力的理想保护器件。

图片源自Unsplash，侵删

豪威集团在为手机、电脑等应用领域持续提供高性能解决方案的积淀中，推出 SCR 工艺特性防护器件，具有超低钳位电压、超低结电容特性，相比常规工艺 TVS 防护效果更优，且不影响信号完整性，可更有效保护 USB 端口免受瞬态过电压的影响，为相关电子产品设备加固防护，提升消费者使用体验。

★★★ USB3.2  TXRX 高速信号线防护器件，兼顾静电放电 ESD 和低压浪涌 Surge 保护

ESD73411Z 为单路双向保护器件，采用 DFN0603-2L 封装，具备 4V 低触发电压和 3V 低钳位电压特性，满足 12V 低压浪涌 (1.2/50us) 的过压保护需求，适合为 USB3.2 接口的 TXRX 高速信号线提供优异的瞬态过压保护效果。(lVRWM=1.5V，VCL = 3V&IPP = 4.5A (8/20us))

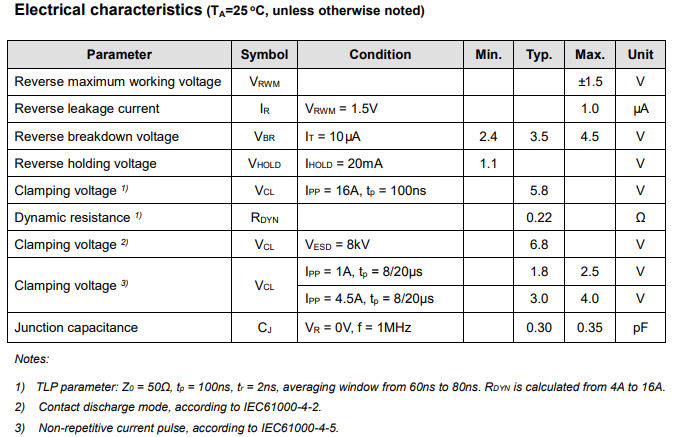

ESD73411Z 电性参数

★★★ USB4.0  TXRX 高速信号线静电放电防护器件

ESD73431CZ 为单路双向保护器件，采用 DWN0603-2L 封装，具备 0.15pf 低结电容和 6V 低钳位电压特性，满足 15KV 静电放电 ESD（接触放电）的过压保护需求，适合为 USB4 端口的 TXRX 高速信号线提供优异的瞬态过压保护效果。(lVRWM=5V，VCL = 6V&IPP = 16A (TLP) )

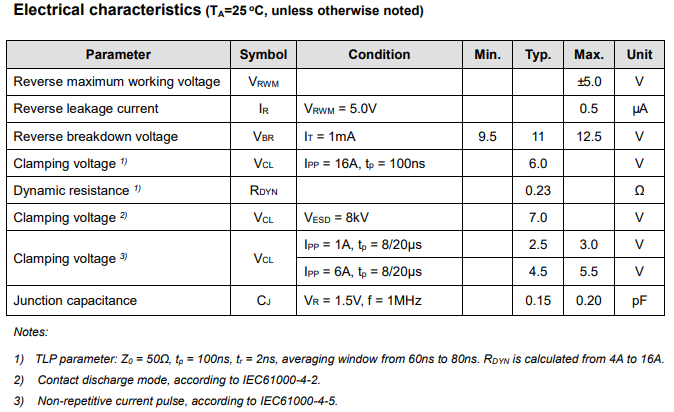

ESD73431CZ 电性参数

★★★ USB3.2/4.0 瞬态过压防护方案

ESD73

豪威集团 TVS 解决方案拥有多种不同封装尺寸，提供超低钳位电压，单向、双向，普容、低容等丰富选择，能够满足多种类型的电子电路或芯片对瞬态过压的防护需求。未来，豪威集团将持续发力电路保护领域，不断升级创新，积极助力更高性能的电子产品面对静电和浪涌挑战。
